產品介紹:

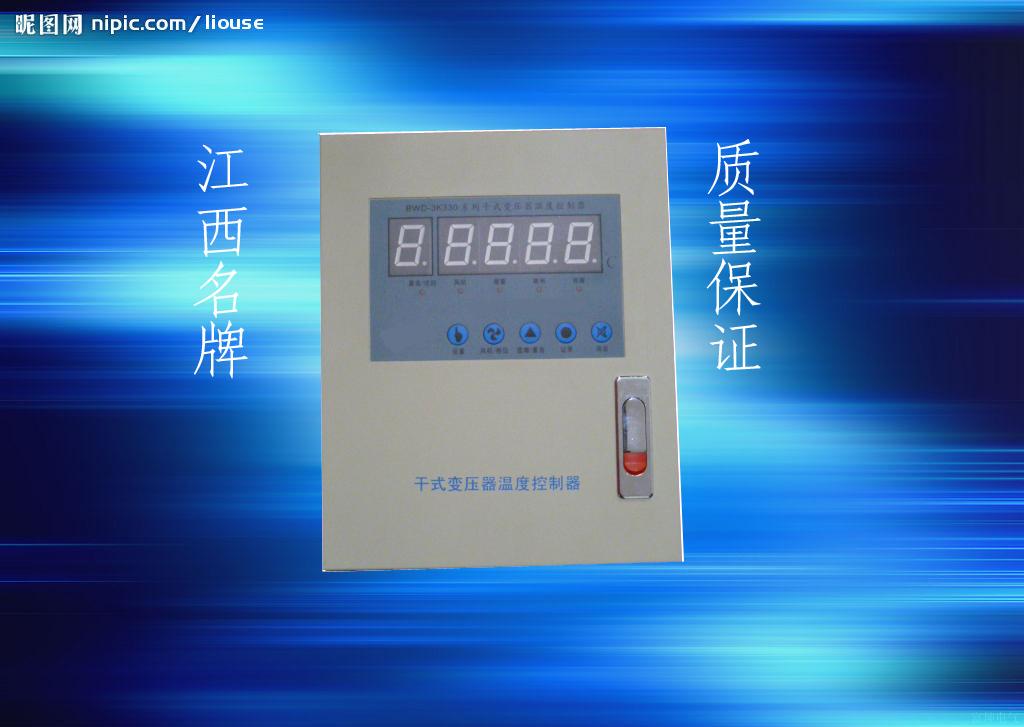

BWD3K330系列干式變壓器溫控箱采用高性能PT100傳感器,是保證干式變壓器安全運行的控制裝置。該儀表設計新式,結構緊湊、牢固、顯示醒目、直觀,具有更加完善的系統保護、參數保存與輸出指示等功能。其特有的溫度超限報警,超溫跳閘;負載斷線報警輸出,可以更好的保證無人值守供電系統安全、高效運行。本產品具有精度高、體積小、壽命長、安裝方便,易使用等特點。
1、對三相繞組溫度的巡回顯示或最高溫度相繞組的跟蹤顯示(可隨意切換)。任何一路超過預設點即起控風機。
2、實現冷卻風機啟停的自動控制或手動控制(可隨意切換)。
3、風機啟停、超溫報警、超溫跳閘信號的顯示、輸出及遠傳。
4、傳感器開路、短路及超過測量范圍提示;風機斷線報警與輸出。
5、三相溫度修正。
性能指標:
1、測量范圍:0~200℃
2、使用條件: 工作溫度:-10℃~+55℃ 相對濕度:≤95% (25℃) 工作電源:AC220V±10%,AC380V±10%;50Hz
3、分 辨 率:0.1℃
4、測溫精度:0.5級,控制誤差:≤±1℃
5、顯示方式:1位相位顯示,3位半溫度值顯示
6、繼電器觸點輸出:單相風機10A*250V.三相風機10A*380V.其他信號3 A*220V
7、傳感器:Pt100鉑電阻 (Φ3×25mm)
8、最大功耗:塑殼為≤5W;鐵殼為≤8 W
9、產品重量:塑殼為≤1kg;鐵殼a為≤5kg
10、外形尺寸:外型尺寸:320mm×260mm×80mm(高×寬×厚)
固定開孔尺寸:280mm×160mm(高×寬)
11、模擬電流輸出:4~20Ma(線性對應0~200.0℃)12、通訊接口:一般采用RS-485通訊方式,可接30臺溫控器,通訊距離可達1200mbr/>
13、通過的抗干擾試驗項目:共模干擾.串模干擾.電快速瞬變.靜電干擾.空間射頻干擾
14.、耐壓試驗:AC2500V.50 Hz.60S
