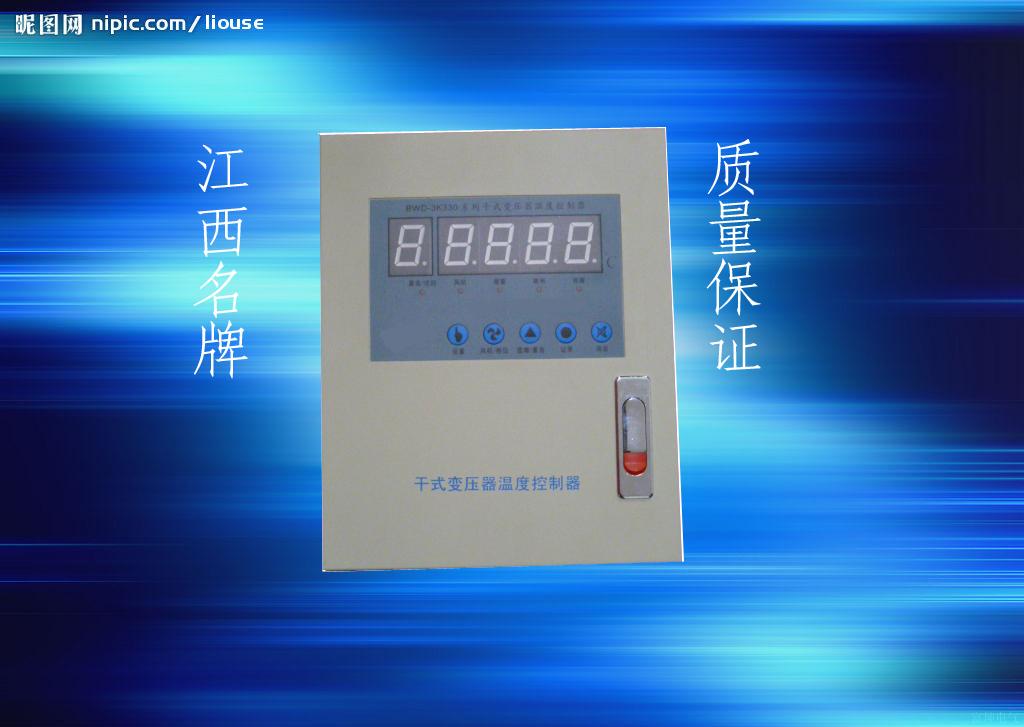

LD-B10-220/380系列干式變壓器溫控儀采用高性能PT100傳感器，是保證干式變壓器安全運行的控制裝置。該儀表設計新式，結構緊湊、牢固、顯示醒目、直觀，具有更加完善的系統保護、參數保存與輸出指示等功能。其特有的溫度超限報警，超溫跳閘;負載斷線報警輸出，可以更好的保證無人值守供電系統安全、高效運行。本產品具有精度高、體積小、壽命長、安裝方便，易使用等特點。
1、對三相繞組溫度的巡回顯示或最高溫度相繞組的跟蹤顯示(可隨意切換)。任何一路超過預設點即起控風機。
2、實現冷卻風機啟停的自動控制或手動控制(可隨意切換)。
3、風機啟停、超溫報警、超溫跳閘信號的顯示、輸出及遠傳。
4、傳感器開路、短路及超過測量范圍提示;風機斷線報警與輸出。
5、三相溫度修正。
性能指標：
1、測量范圍：0～200℃
2、使用條件： 工作溫度：-10℃～+55℃ 相對濕度：≤95% (25℃) 工作電源：AC220V±10%，AC380V±10%;50Hz
3.分 辨 率：0.1℃
4、測溫精度：0.5級，控制誤差：≤±1℃
5、顯示方式：1位相位顯示，3位半溫度值顯示
6、繼電器觸點輸出：單相風機10A*250V.三相風機10A*380V.其他信號3 A*220V
7、傳感器：Pt100鉑電阻 (Φ3×25mm)
8、最大功耗：塑殼為≤5W;鐵殼為≤8 W
9、產品重量：塑殼為≤1kg;鐵殼a為≤5kg
10、外形尺寸：外型尺寸：320mm×260mm×80mm（高×寬×厚）
固定開孔尺寸：280mm×160mm（高×寬）
11、模擬電流輸出：4~20Ma(線性對應0~200.0℃)12、通訊接口：一般采用RS-485通訊方式，可接30臺溫控器，通訊距離可達1200mbr/>
13、通過的抗干擾試驗項目：共模干擾.串模干擾.電快速瞬變.靜電干擾.空間射頻干擾
14、耐壓試驗：AC2500V.50 Hz.60S
