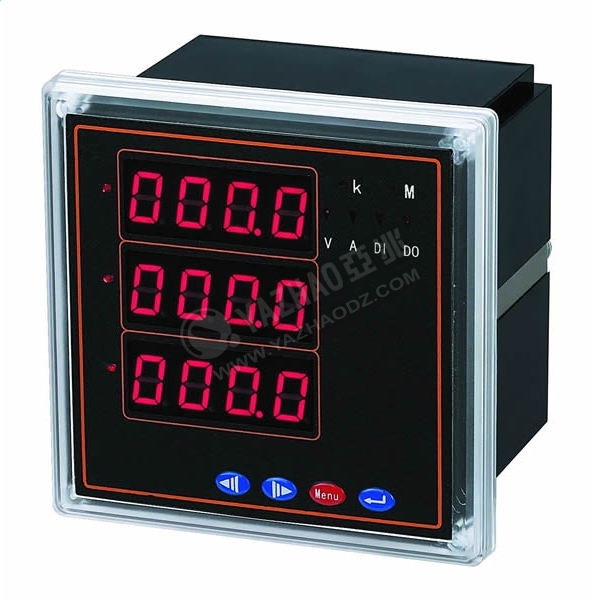

三相電壓電流組合表
產品描述:
●用途
NY194Z系列可編程數顯組合表為新一代智能式儀表,主要用于對電氣線路中的電壓、電流、頻率等多個電參數同時進行實時測量與指示,并通過模擬量變送輸出或RS485通訊接口對被測電量數據進行遠傳。具有測量精度高、穩定性好、長期工作免調校、可通過面板按鍵現場設置參數、可同時顯示多個電量數據等特點,是原指針式儀表或普通數字式儀表的理想換代產品。
●技術特點
本系列儀表采用高精度的電能計量專用集成電路(ASIC)和高性能單片微處理器,應用數字信號處理技術及SMT工藝以模塊化方式進行設計,備有開關量輸出(上下限報警)模塊、模擬量變送輸出模塊、RS485數字通訊模塊供用戶任意選擇,各模塊均采用插拔方式設計,可隨時根據用戶的不同要求對儀表的功能進行快速組合與定義。通過儀表鍵盤可非常方便地實現對儀表的互感器倍率、上下限報警值(或范圍)及報警切
換差、通訊地址及通訊波特率、變送輸出方式及變送出范圍、數字濾波系數等參數的設置。儀表內部取消了調校電位器,采用軟件調校方式進行生產,模塊化和通用化的設計方式大幅降低了儀表的生產成本,使本儀表具有極高的性?xún)r(jià)比。
●型號定義
電量組合方式:3U表示三電壓組合;3I表示三電流組合;3UI表示三電流三電壓組合;UIF表示電壓、電流、頻率組合;UIP表示電壓、電流、有功功率組合
顯示方式定義:4表示用三排數碼管顯示
輸出組合方式:X:顯示儀表,無輸出功能;K: 繼電器觸點輸出;
T:RS485通訊接口; S:繼電器觸點(單路)+RS485通訊接口(可選);
B:三路模擬量變送輸出
儀表外形選擇:2:42方形、3:80×80方形、7:72×72方形、8:48×48方形、9:96×96方形
NY194Z:安裝式數顯組合表系列產品代號
●技術參數
3.1測量范圍
3.1.1 電壓測量范圍
直接測量:AC 0~600V
外附裝置:AC 0~380kV (外附*/100V電壓互感器,互感器倍率可任意編程設定)
3.1.2 電流測量范圍
直接測量:AC 0~10A
外附裝置:AC 0~999.9kA (外附*/5A電流互感器, 互感器倍率可任意編程設定)
3.1.3 頻率測量范圍: 45~65Hz
3.1.4 功率測量范圍: 0~±9999kW
3.2 準確度測量:±0.5%FS±1個字
3.3 采樣速率:約3次/s
3.4 顯示方式:三排四位LED數碼管顯示
3.5 電流顯示分辨力:最高為0.001A,小數點自動移位,A/kA單位自動切換
3.6 電壓顯示分辨力:最高為0.1V , 小數點自動移位和V/kV單位自動切換
3.7 頻率顯示分辨力:0.01Hz
3.8 功率顯示分辨力:最高為1W,小數點自動移位,W/kW單位自動切換
3.9 輸入回路功耗:電流<0.5VA 電壓<1VA
3.10 輔助電源: AC/DC85~264V
3.11 輔助電源功耗:<3VA
3.12 溢出指示:顯示字符“HHHH”
3.13 極性指示:可顯示反向功率,負信號自動顯示“-”
3.14 變送輸出:三路變送,分別與三路被測電量相對應,可自由設置為0~20mA或4~20mA,準確度±0.5%FS,,與信號輸入及輔助電源端電氣 隔離
3.15 變送輸出負載電阻:電流≤500Ω,電壓≥1KΩ
3.16 報警輸出:可選擇為一路報警或三路報警輸出,可對每路報警的上限和下限(以量程的百分?jǐn)?shù)表示)分別進行定義,選擇為一路報警時 則所有被測電量的上下限報警均采用同一繼電器觸點輸出,然后用六個指示燈分別指示其報警狀態,選擇為三路報警時則采用三個繼電 器分別進行輸出,輸出狀態分別與三路被測電量相對應。報警觸點容量為AC250V/2A、DC30V/2A。
3.17 通訊接口: RS485串行通訊,采用MODBUS-RTU通訊規約(通訊規約見附錄)
3.18 通訊地址設定范圍:0~100
3.19 通訊波特率:1200bit/s、 2400bit/s 、4800bit/s 、9600bit/s 可選
3.20輸出方式:支持三路變送同時輸出、三路報警觸點(三個繼電器)同時輸出、三路報警同一繼電器輸出、RS485通訊輸出、三路報警同一 繼電器輸出+RS485通訊輸出共五種輸出方式
3.21 工作環境:溫度-10~50℃,濕度≤85%RH的無腐蝕性場合
