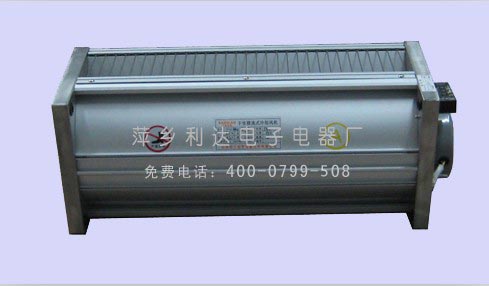

GFDD385-120干式變壓器冷卻風機

產品概述:

GFDD系列頂吹式干式變壓器用橫流式冷卻風機(下稱:干變橫流冷卻風機)主要用于干式變壓器冷卻增容,及電子設備、配電柜、高低壓開關柜等強迫送風冷卻。干式變壓器配上本風機散熱后,可增容40~50%運行,從而大大提高干式變壓器的承載能力,并延長了干式變壓器的使用壽命,是國內外廠家普遍采用的經濟有效的方式。
本產品嚴格按JB/T8971-1999《干式變壓器用橫流式冷卻風機》設計生產。電機定、轉子鐵芯采用優質冷軋硅鋼片;低噪音軸承;葉輪采用鋁合金表面電泳處理,再通過精細的動平衡調校;左右端板采用不銹鋼板沖壓成型,進風板、出風板和導風板采用鋁合金型材搭扣組合;整個風機結構合理,造型美觀,具有風量大、噪聲小、溫升低、壽命長、運行平穩、安裝方便等特點。

工作原理:
該系列冷卻風機用于干式變壓器時,風機置于變壓器線圈下部?jī)蓚?cè),將冷風直接吹進變壓器的線圈高、低壓冷卻風道,散熱效果明顯,可保障變壓器的正常運行并延長其使用壽命。(風機開、停及變壓器的超溫報警、超溫跳閘等功能有溫控裝置提供)。

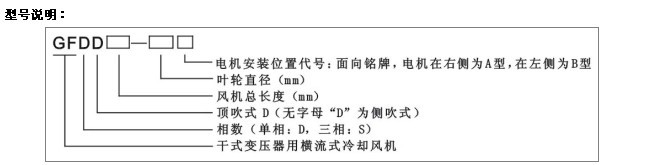

例:風機型號為GFDD470-120A,表示工作電壓?jiǎn)蜗?20V、風機總長為470mm,葉輪直徑為120mm,電機安裝在右側的頂吹式干式變壓器用橫流式冷卻風機。

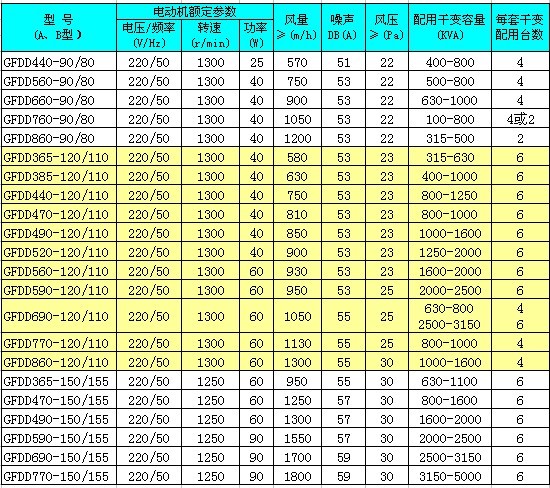

技術參數

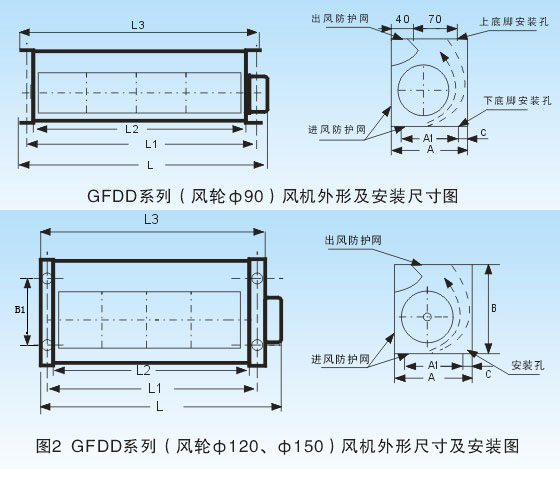

外形尺寸和安裝

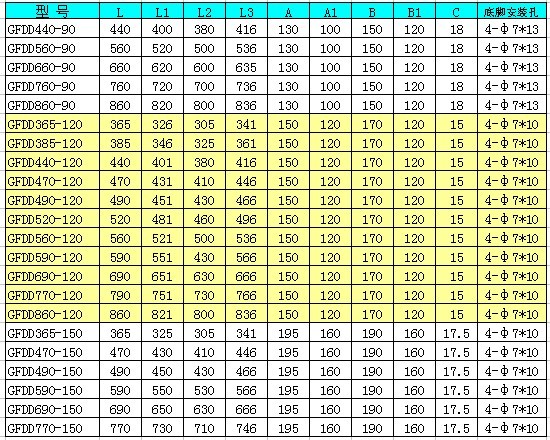

頂吹式安裝孔參數

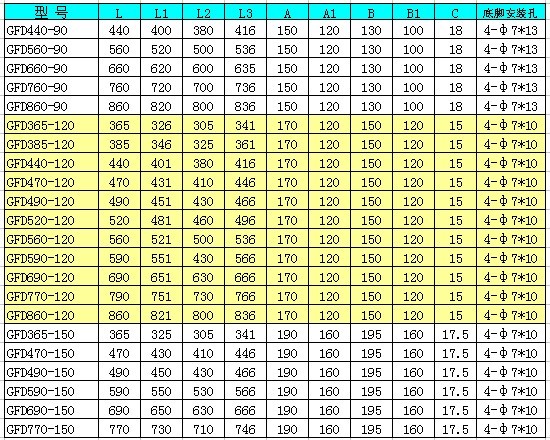

側吹式安裝孔參數

安裝步驟:

1、 冷卻風機一般安裝在干式變壓器下夾件旁邊,將底下及外面的冷空氣吹向干式變壓器的線圈內,使干式變壓器能充分冷卻。安裝時應根據冷卻風機的出風角度(與水平夾角約為135°)及出風口位置,使風機的出風能順利地進入干式變壓器的高低壓線圈間的風道,從而使散熱效果佳。

2、 該冷卻風機安裝一般采用下底腳支撐式,這種安裝方式是將底架做成一框架并固定在夾件或底腳上,然后將風機安裝在框架上。為了減小風機的振動,安裝時應在底腳下墊上橡膠塊。

3、 為了不影響冷卻風機的出風量,安裝時其進風口(指外側面)應與封閉的障礙物保持一定的距離(一般不小于10cm),使風機的進風順暢,建議風機進風口附近的外殼應開有通風孔。

冷卻風機使用條件:

1、 環境溫度應75oC≥-40oC。

2、 通過冷卻風機的工業氣體不允許有強酸、強堿及各種溶液。

3、 不允許有沙塵等雜物掉入風機內,以免造成風機燒毀及扇葉斷裂。

冷卻風機的安裝與維護:

1、 安裝前應應首先檢查是否因包裝運輸造成損壞、變形、如有損壞或變形應修復后安裝使用。

2、 然后再檢查各零件及螺絲是否有松動;葉片與風筒之間是否相碰或移位,若相碰或移位應進行調整后方可安裝。

3、 冷卻風機安裝后應進行試機,待風機運行正常后再進行聯機使用。

4、 風機長期置放重新使用時,應對風機進行檢查試運行若無異常現象,方可聯機使用。

5、 風機安裝完畢后應將接線合密封,以防接線合滲漏造成短路燒毀電機。

搬運和存放:

1、 在搬運過程中,要注意輕拿輕放,按照包裝箱的標志和要求搬運和放置,切勿倒置和立置。

2、 在搬運過程中應避免強烈沖擊和劇烈震動,以防包裝葙和產品破損。

3、 風機應存放于透風、干燥沒有腐蝕性氣體處,避免雨淋和陽光暴曬。

訂貨須知:

1、 訂貨時請根據使用要求和變壓器的容量及結構形式,參照資料提供的產品型號選型,我公司也可根據您的使用規格進行定制。

售后服務(三包服務細則):

(一) 三包服務

1、自出廠之日起,因產品內部組件質量原因并非人為故障,一年內包換。

2、自出廠之日起,因產品內部組件質量原因并非人為故障,二年內免費更換對等良品零件。

(二)終身維修

1、用戶使用過程中,若產品出現故障且已超出三包服務期,我公司實行免費維.修,如果需要更換零部件的收取零部件成本費,免收人工服務費。

2、超出三包服務期需維.修的產品,用戶應將產品發往我公司售后服務中心,費用由用戶自理。

(三)鄭重聲明

1、我公司保修對象僅適用于購買我公司產品的用戶,人為故障及不屬于我公司產品組件質量原因造成的故障,不屬保修范疇。

2、為確保您的利益,請不要自行拆卸產品上的任何零部件,否則,將視為自動放棄保修之權利。

3、如確系有償服務,用戶一周內拒付費用,則視用戶自動放棄本服務,我公司將有權處置該產品。
