單相電能表的接線

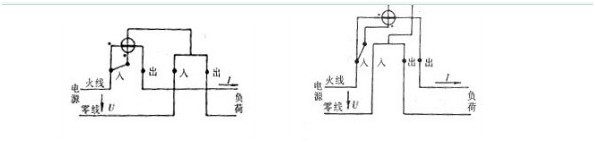

　　單相電能表有四個接線孔，兩個接進線，兩個接出線。按照進出線的排列順序不同，單相電能表可分為了順入式接線和跳入式接線，兩種接線方式以下圖。

　　對于一個具體的單相電能表，它的接線方法是確定的，在使用說明書上都有說明，一般在接線端蓋的背后印有接線圖。另外，還可以用萬用表的電阻來判斷電能表的接線。電能表的電流線圈串在負荷回路中，它的導線粗、下數少，電阻值近似為零;而電壓線圈與負荷并聯，導線細，下線多，其電阻值很大。根據使用電壓及儀表型號規格不同，此值大約是700安至1.6K安之間，因此很容易把它們區分開來。

　　如果電能表計量的負荷很大，超過了電能表的額定電流，那就要配用電流互感器。配用電流互感器的電能表，此時，電能表的電流線圈不再串在負載回路中，而是與電流互感器的二次繞組相連接，電流互感器的一次繞組串到負載回路中去。這樣，電能表的電壓線圈將無法從它鄰近的電流接線端上得到電壓。因此，電壓線圈的進線端必須單引出一根線，接到電流互感器一次回路的進線端上去，要特別注意的是，電流互感器的兩繞組的同名端和電能表兩個線圈的同名端的接法不可搞錯，否則可能引起電能表倒轉。
